форум » ЗиД 2-тактный » Электорооборудование » стартер на 2т
стартер на 2т
andrey Дата: Воскресенье, 24.10.2010, 15:24 | Сообщение # 1
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
Здравствуйте , настигла меня мысоль электро стартера на мой зид 2т поставить ,так вот меня больше всего интересует какой стартер от скутера подайдет (знаю что нужно смотреть ,чтоб крутило в ту сторону что и каленвал) но не уверен что подайдет любой ,что еше нужно сматреть ? тока пожалуста не флудите в теме типо нафиг надо ,рукой заважу ,и типо это тока для пантов,(скажу чесно да мне нужно для пантов , но не только просто интересно повазиться , и всегда мечтал.заранее спасибо biggrin
nikita Дата: Воскресенье, 24.10.2010, 18:44 | Сообщение # 2
Имя:Никита
Группа: Активные
Сообщений: 436
ICQ:376705286
Город:Щёлково
[ ]
Замечания: 0% ±
Статус: Offline
Стартер найти это не сложно...Направление вращения можно любое сделать,достаточно поменять + и - местами. Сложность в том как сделать передачу вращения от стартера к коленвалу. Сначала над этим подумай...
andrey Дата: Воскресенье, 24.10.2010, 19:08 | Сообщение # 3
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
nikita, знаеш у меня уже есть одна идея , к внешней части магнита прикручиваем звезду на 19 зубьев , с низу делаем крепление к раме для стартера , я видел стартер с звездой , в крышке генератора делаем проризь для цепи , ставим акумулятор и сабираем электреку чтоб акум. заряжался по этому поводу на сайте тем и статей завались.(когда куплю стартер , с акум. начну делать фото отчет biggrin для интузиастов типо меня может каму пригодиться)
MadFast Дата: Воскресенье, 24.10.2010, 22:13 | Сообщение # 4
Имя:Олег
Группа: Пользователи
Сообщений: 13
ICQ:817046
Город:Moscow
[ ]
Замечания: 0% ±
Статус: Offline
насчёт идеи по установке,думаю можно было бы какнить замутить заместо кика...
Hitrij Дата: Понедельник, 25.10.2010, 00:10 | Сообщение # 5
Имя:сергей
Группа: Активные
Сообщений: 834
ICQ:
Город:Рига
[ ]
Замечания: 0% ±
Статус: Offline
Т.к Вы не хотите пользоваться поиском и не ХОТИТЕ найти тему где есть ответы КАК без особых переделок поставить электростартер на двигатель 2Т Пилота, буду над Вами куражиться.
Quote (andrey)
(знаю что нужно смотреть ,чтоб крутило в ту сторону что и каленвал)
Все электростартеры имеют шестеренчатую передачу или с ротором или с маховиком коленвала. Значит направление движения должно быть противополжным.
Quote (nikita)
Направление вращения можно любое сделать,достаточно поменять + и - местами
Это изменит направление вращения вала электростартера, а как заставить бендикс входить в зацепление с шестеренкой если поменялось направление вращения вала электростартера???
Quote (andrey)
к внешней части магнита прикручиваем звезду на 19 зубьев
цепная передача будет ВСЕГДА работать, а не только во время запуска двигателя.
Quote (MadFast)
насчёт идеи по установке,думаю можно было бы какнить замутить заместо кика
из за большого передаточного числа от шестерни кик-стартера на ведомую шестерню сцепления и далее на ведущюю шестерню коленвала, придется ставить электростартер и аккумулятор от автомобиля.


Мой "Пелод" http://foto.inbox.lv/33375/senda
Колхозник Дата: Понедельник, 25.10.2010, 00:39 | Сообщение # 6
Имя:Андрей
Группа: Администраторы
Сообщений: 3558
ICQ:
Город:п.Ильинский моск.обл.
[ ]
Замечания: 0% ±
Статус: Offline
andrey, Теска,ты задолбал кривописанием.Я понимаю,все мы плохо с русским языком дружим,но настолько коверкать слова это уж слишком,печатай в ворде,потом копируй,а то читать противно.
У пилота есть штатное место под стартер,на АРКАНЕ он устанавливался.Тебе то ближе к Коврову,чтоб найти эти детали.Если ещё эл. схему АРКАНА найдеш,то вообще хорошо.Интересно как там заводчане решали вопрос с зарядом акб.


Диагностика,если не заводится или глохнет
http://zid.moy.su/forum/19-4789-1
andrey Дата: Понедельник, 25.10.2010, 12:09 | Сообщение # 7
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
Hitrij, извини не нашел тему про стартер на 2т , если не трудно дай ссылку, Hitrij, я немного не понял , если напраление движение будет в одну сторону то стартеру хана . и бендикс просто не будет работать ,а если старте будет крутит в другую сторону то когда начнет схватывать сработает бендик и стартер будет стоять на месте , я прав ?нашет изменение направления движения путем смены полярности , я согласен из-за бендикса не будет работать.
то что цепная передача будет всегда работать я в курсе ,но для чего тогда бендикс.А вот с киком м..дить я думаю не стоит вдруг акб сдохнит бегать и завадить столкача как то не в кайф , а если зима темболее. Колхозник, извини пока что ворда нет , просто когда я пишу сваю мысоль , я не думаю об ошибках , мне самому не удобно shock
Rusлан Дата: Понедельник, 25.10.2010, 15:42 | Сообщение # 8
Имя:Руслан
Группа: Активные
Сообщений: 1222
ICQ:
Город:Архангельск
[ ]
Замечания: 0% ±
Статус: Offline
проще посмотреть как работает стартер на автомобилях,благо всяких разных схем и подробнейших инструкций множество,тогда лишние вопросы отпадут сами собой,там и работа бендикса разжована и показано всё в разрезе...если просто,то в моторе пилота тоже есть своеобразный бендикс,и стоит он на валу кикстартера,если заменить ножку на вал электромотора,то можно представить,что должно происходить при запуске электростартером


ЗиД-80, honda crm 80,aprilia rx-50(60сс),чезетка 125-516, "хондопилот "
vasya894 Дата: Понедельник, 25.10.2010, 19:55 | Сообщение # 9
Имя:viktor
Группа: Пользователи
Сообщений: 15
ICQ:
Город:ekaterinburg
[ ]
Замечания: 0% ±
Статус: Offline
а что если звездочку предложенную Андреем
Quote (andrey)
к внешней части магнита прикручиваем звезду на 19 зубьев

заменить фривилом велосипедным
andrey Дата: Среда, 27.10.2010, 09:03 | Сообщение # 10
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
vasya894, что это "фривилом"
MadFast Дата: Среда, 27.10.2010, 11:49 | Сообщение # 11
Имя:Олег
Группа: Пользователи
Сообщений: 13
ICQ:817046
Город:Moscow
[ ]
Замечания: 0% ±
Статус: Offline
Quote (andrey)
что это "фривилом"

звезда каторая может крутится крутя то к чему прикручена,но также она может и стоять на месте при том что её основание будет вращаться,както так)
Rusлан Дата: Среда, 27.10.2010, 14:20 | Сообщение # 12
Имя:Руслан
Группа: Активные
Сообщений: 1222
ICQ:
Город:Архангельск
[ ]
Замечания: 0% ±
Статус: Offline
не изобретайте велосипед,нужен стартер в сборе скутерный и зубчатый венец подходящий,который напрессуется на ротор зажигания....венец так же, думаю,возможно найти от скутеров,проточить и проточить под него посадочный на роторе


ЗиД-80, honda crm 80,aprilia rx-50(60сс),чезетка 125-516, "хондопилот "
Колхозник Дата: Среда, 27.10.2010, 18:43 | Сообщение # 13
Имя:Андрей
Группа: Администраторы
Сообщений: 3558
ICQ:
Город:п.Ильинский моск.обл.
[ ]
Замечания: 0% ±
Статус: Offline
Rusлан, причем у пилота и у скутера направление вращения одинаково,может не на всех,но большенство наверно.


Диагностика,если не заводится или глохнет
http://zid.moy.su/forum/19-4789-1
Hitrij Дата: Среда, 27.10.2010, 21:09 | Сообщение # 14
Имя:сергей
Группа: Активные
Сообщений: 834
ICQ:
Город:Рига
[ ]
Замечания: 0% ±
Статус: Offline
Типо того
Прикрепления: 7941576.jpg(27.6 Kb) · 4556356.jpg(33.1 Kb) · 0712223.jpg(41.2 Kb)


Мой "Пелод" http://foto.inbox.lv/33375/senda
Rusлан Дата: Среда, 27.10.2010, 21:17 | Сообщение # 15
Имя:Руслан
Группа: Активные
Сообщений: 1222
ICQ:
Город:Архангельск
[ ]
Замечания: 0% ±
Статус: Offline
точно так,пилот с нормальными маленькими сальниками в картер biggrin


ЗиД-80, honda crm 80,aprilia rx-50(60сс),чезетка 125-516, "хондопилот "
andrey Дата: Четверг, 04.11.2010, 21:48 | Сообщение # 16
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
у меня поевились деньги чтоб реализовать "проек" Hitrij, дай пожалуста ссылочку на тему про стартер на 2т.
Колхозник Дата: Пятница, 05.11.2010, 10:13 | Сообщение # 17
Имя:Андрей
Группа: Администраторы
Сообщений: 3558
ICQ:
Город:п.Ильинский моск.обл.
[ ]
Замечания: 0% ±
Статус: Offline
Quote (Человек)
Чем аккумулятор заряжать собираешься?

Дим,+1 biggrin


Диагностика,если не заводится или глохнет
http://zid.moy.su/forum/19-4789-1
andrey Дата: Пятница, 05.11.2010, 13:49 | Сообщение # 18
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
я видел статью как ставить акумулятор на 2т по ней и сделаю , воткну ее как в 4т , на ночь дамой заберать буду , если надо будет буду зарежать дома.
andrey Дата: Суббота, 06.11.2010, 20:48 | Сообщение # 19
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
Человек, зачем так замарачиваться , я не сабираюсь всю проводку переделовать, главное стартер и все!
Lesha Дата: Воскресенье, 07.11.2010, 15:35 | Сообщение # 20
Имя:алексей
Группа: Активные
Сообщений: 182
ICQ:437415089
Город:москва
[ ]
Замечания: 0% ±
Статус: Offline
andrey, я немного не понял последнее твое сообщение...судя по логике ну вот получиться у тя сделать стартер...кик стартер то останеться? и как я понял ты тупо впихнёшь акум кинешь пару проводов на стартер и будешь со стартера заводить...эт все прекрастно...один вопрос меня мучает как ты будешь делать что бы генератор заряжал акум...эт все надо переводить на постоянный ток...а ты как я понял будешь каждый вечер тоскать акум домой и заряжать его каждый раз?


andrey Дата: Воскресенье, 07.11.2010, 17:36 | Сообщение # 21
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
Lesha, да не я его , сделаю по статье из belmoto что , не буду все на ток.

удалил слова с ошибками

Колхозник Дата: Воскресенье, 07.11.2010, 21:28 | Сообщение # 22
Имя:Андрей
Группа: Администраторы
Сообщений: 3558
ICQ:
Город:п.Ильинский моск.обл.
[ ]
Замечания: 0% ±
Статус: Offline
andrey, для начала прочитай тему
http://zid.moy.su/forum/16-157-1
Может отпадет желание ерундой заниматся,все эти схемы бред дилетантов


Диагностика,если не заводится или глохнет
http://zid.moy.su/forum/19-4789-1
HondaBros Дата: Среда, 10.11.2010, 13:57 | Сообщение # 23
Имя:Иван
Группа: Пользователи
Сообщений: 9
ICQ:381202467
Город:Тольятти
[ ]
Замечания: 0% ±
Статус: Offline
я сделал проще купил регулятор напряжения ( четырёх проводной ).

Отсоединял от массы катушки освещения и вывел конец наружу два желтых подключил к генератору, а два остальных к аккумулятору.
И сделал все электрооборудования на постаянку.
Результат порадовал.
andrey Дата: Среда, 10.11.2010, 20:01 | Сообщение # 24
Имя:Кузнецов Андрей Дмитриевич
Группа: Пользователи
Сообщений: 89
ICQ:457543620
Город:владимир
[ ]
Замечания: 20% ±
Статус: Offline
HondaBros, спасибо большое , сколько стоит такой регулятор напряжения , и как точно называеться?и можно по подробнее как подключить? а именно катушка освещения какая из 6.

Добавлено (10.11.2010, 20:01)
---------------------------------------------
Колхозник, желание не отпало , нашел там как проше можно стартер сделать, БАЛЬШОЕ СПАСИБО.

Колхозник Дата: Среда, 10.11.2010, 22:58 | Сообщение # 25
Имя:Андрей
Группа: Администраторы
Сообщений: 3558
ICQ:
Город:п.Ильинский моск.обл.
[ ]
Замечания: 0% ±
Статус: Offline
HondaBros, посмотри как называется и от чего этот регулятор


Диагностика,если не заводится или глохнет
http://zid.moy.su/forum/19-4789-1
HondaBros Дата: Четверг, 11.11.2010, 19:26 | Сообщение # 26
Имя:Иван
Группа: Пользователи
Сообщений: 9
ICQ:381202467
Город:Тольятти
[ ]
Замечания: 0% ±
Статус: Offline
Quote ("Дмитрий 67")
Если раскраска проводов

красный

зелёный

белый

Розовый ( или оранжевый ? )

Тогда видимо

Красный - выход плюс

Зелёный - выход минус

белый и розовый ( оранжевый ? ) - на переменный ток.

В генераторе один провод света уже есть ( на О 2 ). Нужно отпаять от массы на статоре второй конец обмотки освещения и вывести от обмотки второй провод наружу к регулятору - выпрямителю.

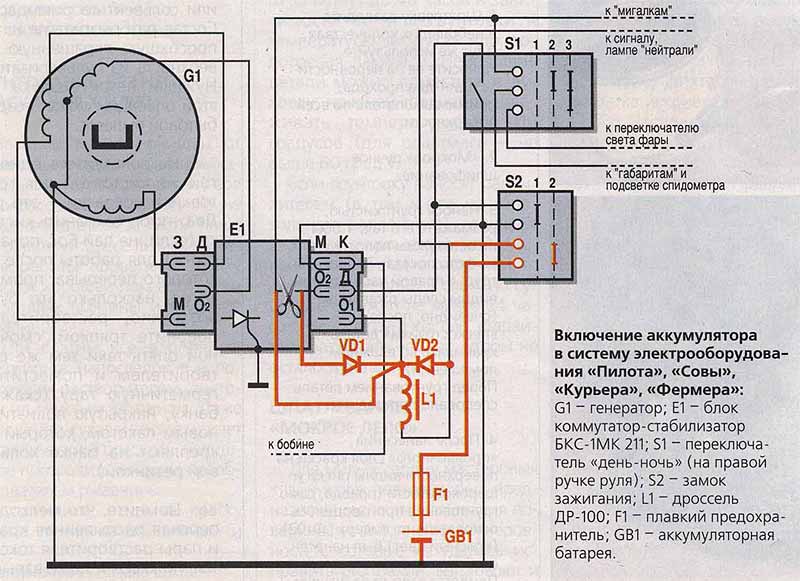

Схема генератора видна - например на картинке :

При этом - зарядная катушка зажигания - должна остаться присоединена вторым концом на массу статора генератора ( как и было ).

http://www.scootermag.ru/new....4-kont-
